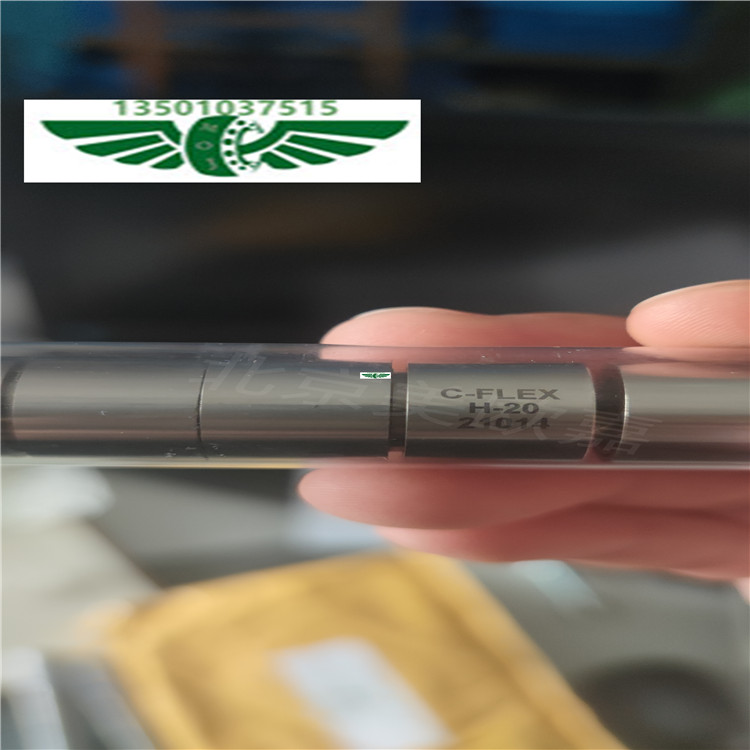

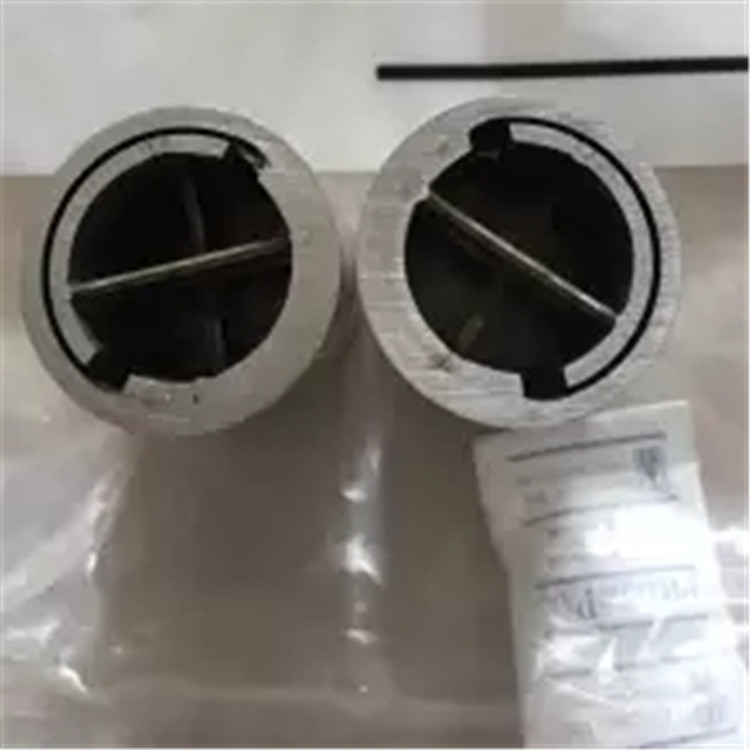

POMINI轧辊磨床轧辊磨床备件图号测量臂十字弹簧：403-191-105-01测量臂十字弹簧 十字扭力弹簧：十字扭簧十字弹簧J-20；J-30发表时间：2025-03-31 13:54 测量臂十字弹簧 十字扭力弹簧：十字扭簧十字弹簧J-20；J-30 用途:（波米尼轧辊磨床测量臂关节专用) POMINI轧辊磨床轧辊磨床备件图号：403-191-105-01 波米尼轧辊磨床备件图号：403-191-105-01 品牌C-FLEX
型号 ：J-10、J-20 、 J-30 直径25.4mm 高度40.64mm 负荷J-10：压缩负载能力:（负载容量压缩）J-10=59.20磅 拉伸负荷容量（:负载能力紧张）。 J-10=236.60磅 负荷J-10：压缩负载能力:（负载容量压缩）J-20=566.30磅 拉伸负荷容量（:负载能力紧张）。 J-20=809.00磅 负荷J-10：压缩负载能力:（负载容量压缩）J-30=1616.00磅 拉伸负荷容量（:负载能力紧张）。 J-30=1616.00磅 J-系列:J-10具有薄的弯曲，这让旋转（+/-15度）的大角度，但**于比较轻的负载。 J-20系列有较重的弯曲，可以支持更重的负荷，但是在旋转（+/-7.5度）的小角度。 J-30系列具有重的标准弯曲，并且可以支持大负荷，但在小旋转角度（+/-3.7度）。 十字扭簧（测量臂十字弹簧）是数控轧辊磨床的测量系统的活动关节件，它主要有偏转角度，负荷以及平均寿命三个要素，为测量系统提供重复高精度复位所需的弹力，随着测量次数的增加，扭簧会产生疲劳变形而失效。 十字扭簧（又称测量臂十字弹簧）是数控轧辊磨床的测量系统的关键件，它主要有偏转角度，负荷以及平均寿命三个要素，为测量系统提供复位所需的弹力，随着测量次数的增加，扭簧会产生疲劳变形而失效。由于**件采购周期长，常常成为影响用户生产的棘手因素，我公司长期备有****扭簧，为客户的设备正常运行增强了确保力度。POMINI轧辊磨床测量臂十字弹簧型号：J-30 主要材料：由AISI 410或AISI 420防腐钢制成，The flexing elements由AISI 420防腐钢制成 扭转弹簧速度：一般在＋/-10％之内或是低于列表数值 单端扭力十字弹簧 单位（英寸） 单位（磅） 单位（英寸） 单位（mm） 单位（英寸） 单位（mm） 单位（英寸） 轴承尺寸 扭力弹簧 型号 Capacity (Lt) 直径. +0 直径. +0 高度A 高度A B -0.0005 -0.0127 ± 0.003 ± 0.0762 min 1 J-10 236.6 1 25.4 1.6 40.64 0.764 1 J-20 809 1 25.4 1.6 40.64 0.764 1 J-30 1616 1 25.4 1.6 40.64 0.764 订货须知：用户可提供表格中的代号，或扭簧的尺寸数据，表格中的单位是英寸，换算尺寸 1英寸=25.4mm 测量臂十字弹簧 十字扭力弹簧：十字扭簧十字弹簧J-20；J-30 用途:（波米尼轧辊磨床测量臂关节专用) POMINI轧辊磨床轧辊磨床备件图号：403-191-105-01 波米尼轧辊磨床备件图号：403-191-105-01 品牌C-FLEX 型号 ：J-10、J-20 、 J-30 直径25.4mm 高度40.64mm 负荷J-10：压缩负载能力:（负载容量压缩）J-10=59.20磅 拉伸负荷容量（:负载能力紧张）。 J-10=236.60磅 负荷J-10：压缩负载能力:（负载容量压缩）J-20=566.30磅 拉伸负荷容量（:负载能力紧张）。 J-20=809.00磅 负荷J-10：压缩负载能力:（负载容量压缩）J-30=1616.00磅 拉伸负荷容量（:负载能力紧张）。 J-30=1616.00磅 J-系列:J-10具有薄的弯曲，这让旋转（+/-15度）的大角度，但**于比较轻的负载。 J-20系列有较重的弯曲，可以支持更重的负荷，但是在旋转（+/-7.5度）的小角度。 J-30系列具有重的标准弯曲，并且可以支持大负荷，但在小旋转角度（+/-3.7度）。 十字扭簧（测量臂十字弹簧）是数控轧辊磨床的测量系统的活动关节件，它主要有偏转角度，负荷以及平均寿命三个要素，为测量系统提供重复高精度复位所需的弹力，随着测量次数的增加，扭簧会产生疲劳变形而失效。 十字扭簧（又称测量臂十字弹簧）是数控轧辊磨床的测量系统的关键件，它主要有偏转角度，负荷以及平均寿命三个要素，为测量系统提供复位所需的弹力，随着测量次数的增加，扭簧会产生疲劳变形而失效。由于**件采购周期长，常常成为影响用户生产的棘手因素，我公司长期备有****扭簧，为客户的设备正常运行增强了确保力度。POMINI轧辊磨床测量臂十字弹簧型号：J-30 主要材料：由AISI 410或AISI 420防腐钢制成，The flexing elements由AISI 420防腐钢制成 扭转弹簧速度：一般在＋/-10％之内或是低于列表数值 单端扭力十字弹簧 单位（英寸） 单位（磅） 单位（英寸） 单位（mm） 单位（英寸） 单位（mm） 单位（英寸） 轴承尺寸 扭力弹簧 型号 Capacity (Lt) 直径. +0 直径. +0 高度A 高度A B -0.0005 -0.0127 ± 0.003 ± 0.0762 min 1 J-10 236.6 1 25.4 1.6 40.64 0.764 1 J-20 809 1 25.4 1.6 40.64 0.764 1 J-30 1616 1 25.4 1.6 40.64 0.764 订货须知：用户可提供表格中的代号，或扭簧的尺寸数据，表格中的单位是英寸，换算尺寸 1英寸=25.4mm |
